B碼解碼器

產品名稱：B碼解碼器 產品型號：BZ B碼解碼器專業生產企業山東唯尚電子有限公司,所營B碼解碼器產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

  濟南唯尚為了更好的滿足顧客的需求，專門研制了W系列B碼解碼器，詳細信息請查看官方網站：www.jnweishang.com

設備概述

W系列B碼解碼器（B碼轉換器、B碼解碼盒、B碼轉換盒、GPS時鐘、GPS衛星同步時鐘、GPS同步時鐘、天文時鐘、衛星時鐘、同步時鐘）是我公司開發研制的應用B碼基準解碼接收技術授時的標準時間發送的裝置。該裝置以IRIG-B（TTL電平或RS422電平）時間碼為時間基準,解碼后經處理可輸出多種對時信號（空接點、差分、TTL電平的1PPS/1PPM/1PPH，RS232/RS422/485時間報文）。

W系列B碼解碼器采用SMT表面貼裝技術生產，大規模集成電路設計，以高速芯片進行控制，具有精度高、穩定性好、功能強、性價比高、安裝方便等特點，全自動智能化運行，免操作維護。該裝置適用于現場GPS/北斗時鐘系統只提供B碼對時信號而二次設備又不支持B碼對時的情況。

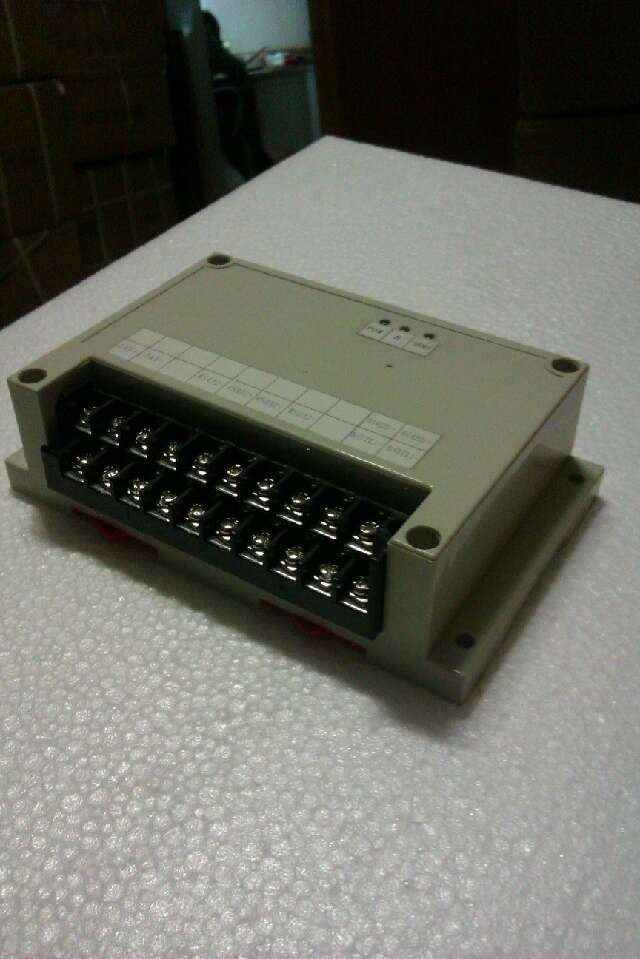

裝置的端子定義

信號端子上排（裝置靠里一排）自左向右依次為：

空接點負脈沖E極輸出、空接點負脈沖C極輸出、空接點正脈沖E極輸出、空接點正脈沖C極輸出、TTL正脈沖正極輸出、TTL負脈沖正極輸出、TTL脈沖信號地、無效端子、B碼（422）信號+輸入、B碼（422）信號-輸入。

信號端子下排（裝置靠外一排）自左向右依次為：

24V電源+輸入、24V電源-輸入、無效端子、RS422/485時間報文信號-、RS422/485時間報文信號+、RS232時間報文信號+、RS232時間報文信號地、無效端子、B碼（TTL）信號+輸入、B碼（TTL）信號地。

備裝置的技術指標

運行條件

1）裝置環境條件

工作溫度：-20⁰C～+70⁰C；

貯存溫度：-40⁰C～+85⁰C；

濕度：<95%。

2）電源

DC：24V±10%。

3）抗干擾

在雷擊過電壓、一次回路操作、開關場故障、二次回路操作及其它強干擾作用下，裝置不誤動作。
